[초고속 원자 힘 현미경] icspi AFM-on-a-chip, 기존 AFM의 한계를 무너뜨리다.

세계 최초 AFM-on-a-Chip : 강력하지만 사용은 매우 쉬운, 초고속 AFM 솔루션

미국 방성 산하의 연구기관 DARPA의 투자로 캐나다의 Waterloo 대학교에서 탄생한 ICSPi의 AFM-on-a-chip은 첨단 기술과 혁신이 결합된 제품입니다. 이 혁신적인 제품은 원자력 힘 현미경(AFM) 기술을 통해 매우 높은 수준의 정밀도를 제공하며, 다양한 산업 분야에서의 응용 가능성을 열어줍니다.

icspi AFM-on-a-chip, 기존 AFM의 한계를 무너뜨리다.

iCSPI의 AFM-on-a-chip 기술은 기존의 AFM의 사용의 번거로움과 높은 운영비를 효과적으로 개선하면서, 누구나 빠르고 손쉽게 나노스케일의 3D 이미지를 분석 할 수 있도록 도움을 주기 위하여 개발 되었습니다.

복잡한 레이저 정렬과 까다로운 팁 교체는 이제 필요없는 작업이 되었습니다. 하나의 MEMS 칩에 모든 동작·검출 시스템을 통합한 AFM-on-a-chip은 매우 빠르고, 쉬운 나노 이미징 작업을 가능하게 합니다.

복잡한 운영 방식은 없애고, 속도와 내구성을 혁신하다.

기존의 원자현미경은 복잡한 레이저 광학 정렬과 이를 위해 오랜 교육과 훈련이 필요하였고, 제진대와 음향차폐장치의 성능에 많은 영향을 받아 왔습니다. 또한, 손상되기 쉬운 실리콘 재질의 Probe로 인해 잦은 교체가 필요하여 운영비와 사용자의 노동력이 많이 필요했습니다.

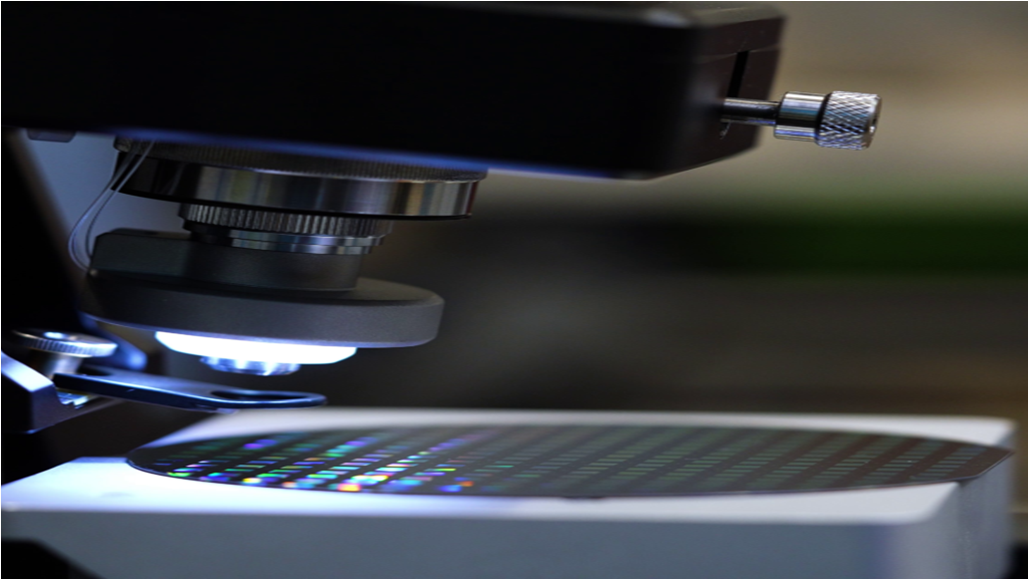

기존의 AFM

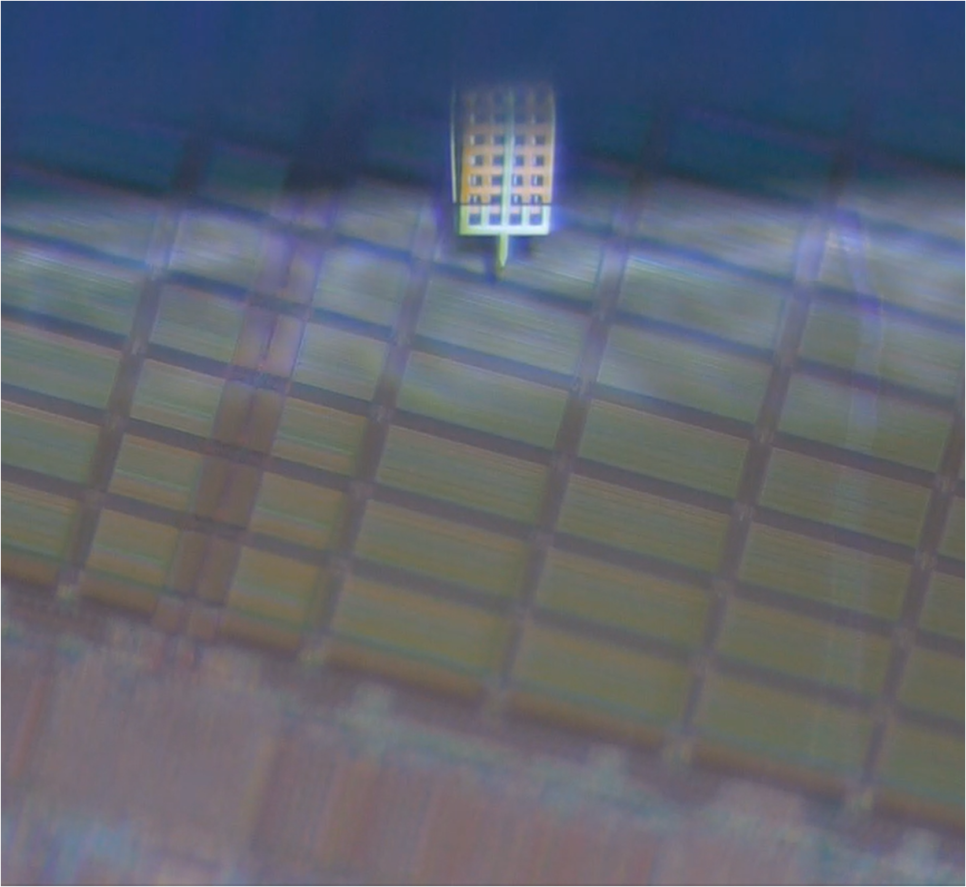

icspi AFM-on-a-chip

AFM-on-a-chip을 사용해야 하는 이유?

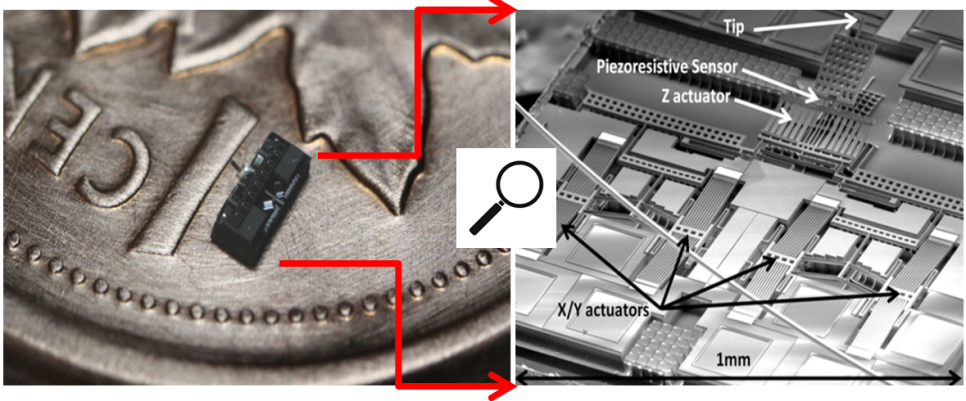

AFM-on-a-chip 설계로 모든 동작·감지를 단일 MEMS 칩에 통합하면서, 레이져 광학 정렬이 불필요하게 되었으며, 통합된 센서로 자동 접근이 가능하게 되었습니다.

매우 낮은 Tapping Force와 Diamond Like Chip의 사용으로 교체 없이 1000번 이상의 고품질의 3D 스캔이 가능해 졌으며, 제진대와 음향 차폐장치의 성능에 영향을 덜 받으며, 통상 2분 이내에 고품질의 3D 스캔이 가능해 졌습니다.

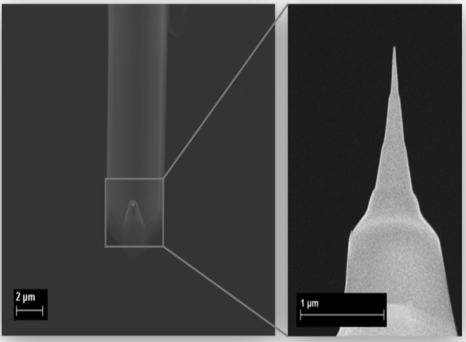

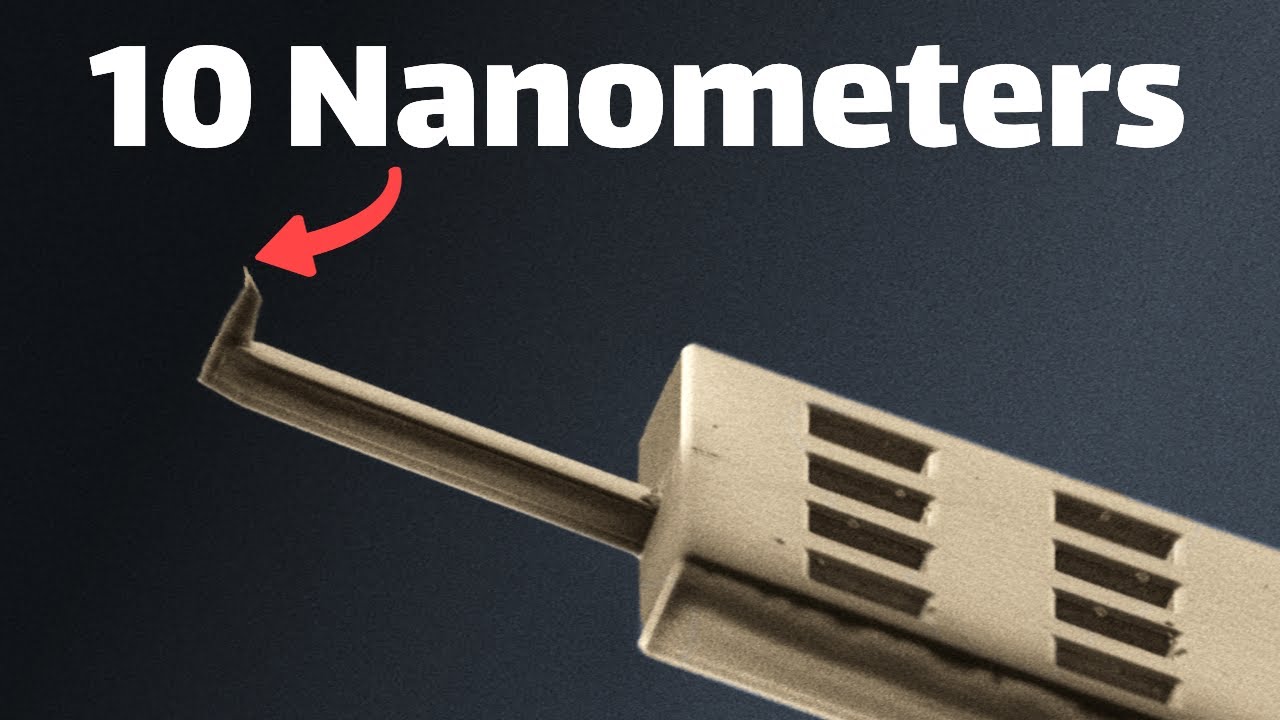

AFM-on-a-chip 의 DLC Probe

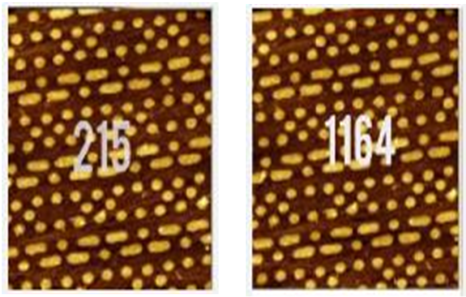

1,000회 이상의 고품질 3D 이미지 스캔에도 변함없는 품질

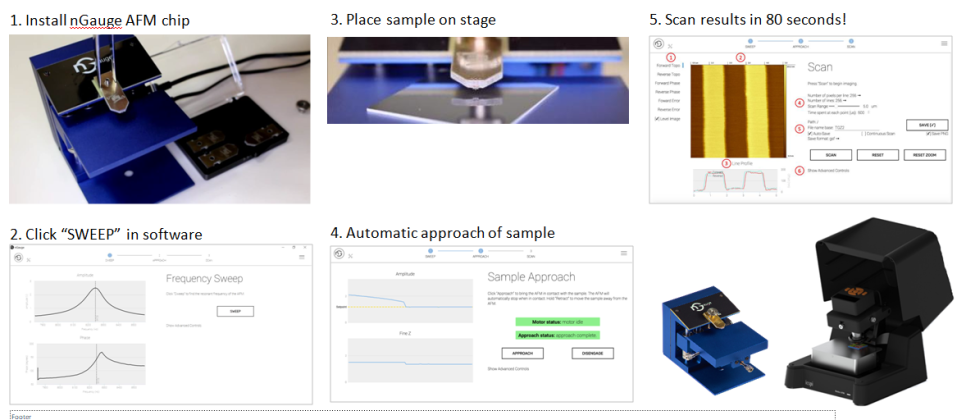

icspi 초고속 AFM의 매우 쉽고, 간편한 작동 단계

iCSPI의 AFM은 매우 간단하고, 쉬운 조작을 통해 고품질의 3D 나노이미지를 스캔합니다.

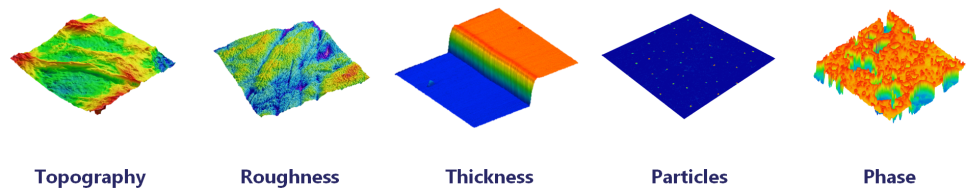

icspi AFM-on-a-chip 의 활용

해외 유수의 기관과 기업, 학계에서 사용이 검증되다.

노바솔루션은 캐나다 iCSPI사의 공식 한국 대리점으로서, AFM-on-a-chip 기술을 기반으로 한 혁신적인 나노 이미징 솔루션을 국내에 제공합니다. 저희는 iCSPI의 세계 최초 AFM 칩 기술을 통해 복잡한 전통 AFM의 문제를 해결하고, 연구자와 엔지니어가 보다 빠르고 효율적으로 나노 이미징을 수행할 수 있도록 지원합니다.

주요 서비스:

• 제품 판매: nGauge 및 Redux AFM 시스템을 포함한 iCSPI의 첨단 제품 라인을 국내에서 직접 구매하실 수 있습니다.

• 기술 지원: 전문 기술팀이 초기 설치부터 운용, 유지보수까지 고객의 요구에 맞춘 맞춤형 지원을 제공합니다.

• 교육 및 데모: 사용자의 이해도를 높이기 위해 제품 교육 및 실시간 데모를 제공합니다. 이를 통해 장비의 모든 기능을 최대한 활용하도록 도와드립니다.

• 고객 맞춤형 솔루션: 다양한 산업 및 연구 환경에 적합한 맞춤형 솔루션을 제공합니다. 각 분야에 최적화된 나노 이미징 솔루션으로 연구 효율성을 극대화하세요.
